产品名称： MPR D2过载保护继电器

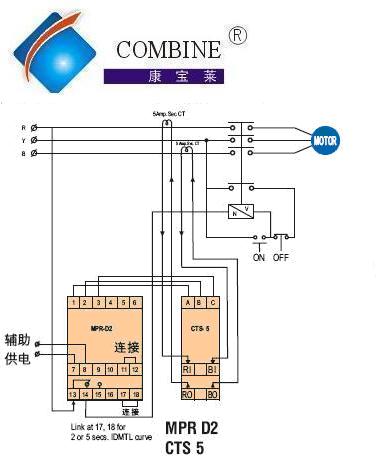

MPR D2过载保护继电器

介绍:    过载保护继电器用于各种使用Mililec电流传感器或带有外置CT的LV电机。用于过载保护、各种跳闸指示以及经过实践证明可靠的性能的可选IDMTL曲线使这些继电器具有独特的、无可比拟的特性。建议在机器工具、压缩机和泵中使用电机保护装置。特点：1、电流检测电子IDMTL过载保护，具有2或5秒曲线2、防止过载、失相以及相序颠倒。3、可选择IDMT曲线2或5秒4、可在单个AC辅助供电下运行5、热敏传感器输入基础上设定的PTC，用于卷绕保护。为了对电机卷绕或变压器卷绕进行过热保护，在DIN导轨或外壳上安有或插有PTC热敏跳闸继电器。基于微处理器的电机保护继电器可以保护电压、电流、温度保护装置的输入端和输出端。 其它增加的安全特点，像停转（锁定转子）、接地故障等等可以使错误显示出来，口令保护是该继电器的一个突出特点。特点1、可编程ON延迟、跳闸延迟和重置延迟。2、带有正面按键的错误显示装置。3、锁定转子（停转）以及接地故障保护装置。4、适用于5A CT和Minilec电流传感器CTS。 型号及名称 MPRD2 带有SPP的过载保护继电器 供电电压 辅助 380/415/440V AC ± 20% 110/240/380/415/440 VAC/24VAC± 20%， 50/60Hz 输出继电器触点 1CO( 2C0) 输入 - 电源消耗 - 跳闸设置 相到相失衡 欠流（干运行） 过载   电机电流50%±10% 无 设置电流 的120%以上（IDMTL) 跳闸类型延时 在相故障 过载   5.5 秒±1.5 秒 根据所选择的反比时间特点（2 秒/5秒）或10秒来决定 复位 自动/ 人工/ 遥控 温度 - 湿度 - 尺寸（mm） 装置外形尺寸（长宽直径） 面板安装（长宽）   76x56.5x117.5 67x46 CTS 外形尺寸（长宽直径） 安装尺寸（长宽） 76x38x113(CTS 20,40,80) 68 中央对中央 大约重量 装置 CTS   440 克 CTS 10,CTS40 为320克,CTS20为300克,CTS80为370克

Features: · IDMT Current Sensing Electronic Overload Protection. · Protects against Overload, Phase Loss, Reverse Phase Sequence. · Selectable IDMT curves 2 or 5 sec. · Operates on separate AC Auxiliary Supply. · Separate Trip Indications. · Suitable with Minilec External current sensors & 5A CTs. · Manual / Remote / Auto Reset. · DIN Rail mounted enclosure.

Application Areas: Protection for LT, HT Motors. Auto Transformer Starter Panels. General Purpose machines. Motor Starter Panels / MCC s. Crane Motor Control Panels. Air-conditioning Machines. Compressor Control Panels. Centrifuge Machines.

Technical Specifications:

Sr. Parameter Specifications 1 Supply Voltage System 380/415/440V AC ±20%; Auxiliary 110/240/380/415/440 V AC±20%, 50/60 Hz 2 Output Relay Contact 1 CO (2 CO) 3 Input – 4 Power Consumption – 5 Trip Setting Phase to phase unbalance 50% of motor Current ±10%; Under current (Dry running) N.A.; Overload Above 120% of set Current (IDMTL) 6 Trip type delay On phase failure 5.5 secs. ± 1.5 secs.; For overloading As per selectable inverse time Characteristics (2 secs. / 5 secs.) or 10 secs. 7 Resetting Automatic / Manual / Remote 8 Temperature – 9 Humidity – 10 Dimensions (mm) Unit Overall (L x W x D) 76 x 56.5 x 117.5; Panel mounting (L x W) 67 x 46; CTS Overall (L x W x D) 75 x 38 x 113; Mounting (L x W) 68 centre to centre 11 Approx Weight Unit 440 gms.; CTS 320 gms for CTS 10, CTS 40, 300 gms for CTS 20 & 370 gms for CTS 80
